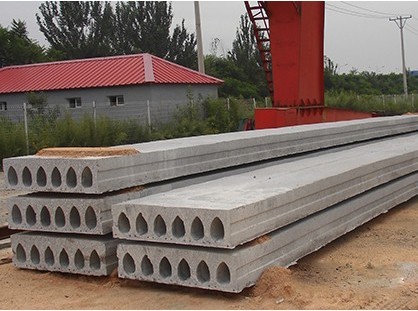

在建筑工程中，SP预应力空心板因其跨度大、承载力高、抗震性能好等优势被广泛应用。然而，当处于低温环境施工时，材料性能和施工条件会发生显著变化，需要采取一系列特别措施来确保SP预应力空心板的施工质量和结构安全。
　　一、原材料保护与预处理

　　低温环境下，水泥、砂石等原材料的性能会受到影响。水泥在低温时水化速度减慢，甚至可能受冻导致强度降低。因此，水泥应储存在温暖的仓库内，避免直接暴露在低温环境中，且储存时间不宜超过2个月，使用前要仔细检查有无结块现象。砂石等集料在低温下可能含有冰冻块，使用前需进行预热处理，可采用插蒸汽管加热或料仓蒸汽加热法，提前12小时预热集料，使其温度满足施工要求。同时，要确保集料堆采取苫布覆盖措施，防止热量散失。

　　二、混凝土配合比与搅拌调整
　　为了适应低温施工，需要对混凝土的配合比进行优化。选用水化热较小的硅酸盐水泥，以降低SP预应力空心板的混凝土内外温差及与环境间的温差。在搅拌过程中，要严格控制水、集料的加热温度，加热拌和水的温度不能高于80℃，加热后集料温度不能高于60℃。搅拌时，先投入骨料和加热的水，待搅拌一定时间后，水温降至40℃左右时，再投入水泥继续搅拌，避免水泥假凝现象。并且，混凝土的搅拌时间不能低于1.5min，搅拌出盘温度要控制在20℃以上，以减少热量损失。
　　三、施工过程保温措施
　　在SP预应力空心板的浇筑过程中，要采取快浇筑、快振捣、快覆盖、快蒸养的措施。混凝土入模温度不能低于20℃，侧模每隔一定距离放置一个炭火炉，内模内插入一根蒸汽管，保证整个浇筑过程中内模温度在5℃以上。浇筑完成后，尽快用草袋覆盖板顶面，并吊装养护罩进行蒸汽养护。蒸养分为升温、恒温和降温三个阶段，升温速度控制在每小时10℃以内，恒温在80℃左右，恒温时间为8-12h，降温速度控制在每小时5℃以内。
　　四、人员与设备防护
　　低温施工对施工人员和设备也是一大考验。SP预应力空心板的施工人员要配备足够的防寒保暖衣物，避免在低温环境下长时间作业导致冻伤。同时，要合理安排施工时间，尽量避免在气温低的时段进行关键工序的施工。对于施工设备，如混凝土搅拌机、输送泵等，要做好防冻保护，定期检查设备的运行状况，确保设备在低温下能正常工作。
　　SP预应力空心板在低温施工时，通过做好原材料保护与预处理、调整混凝土配合比与搅拌、采取施工过程保温措施以及加强人员与设备防护等特别措施，能够有效应对低温环境带来的挑战，保证施工质量和工程安全。
